Brand Name : CSAK
Model Number : SK02-811008NL
Certification : RoHs , UL , SGS
Place of Origin : GuangDong
MOQ : 300pcs
Price : Price to be negotiated in person
Payment Terms : T/T
Supply Ability : 1000,000pcs/Month
Delivery Time : 24-30 work days
Packaging Details : 10pcs/Tray
Name : Multiple Port Ethernet RJ45 Connector
Port : 4port
LED : Green/Yellow
Insulation resistance : 500M Min
Used : Modem, Hub, Switch
Voltage rating : 120 - 150V AC
100M Magnetic Multiple Port Ethernet RJ45 Connector 4-Port W /LED W/TRAN
Specifications
Housing: | 1) glass filled PA66(ul 94v-0) | ||
---|---|---|---|
2) glass filled PA46(ul 94v-0) | |||
3) glass filled PBT(ul 94v-0) | |||
Spring wire: | 1) 0.45mm dia phosphor bronze gold plating over nickel | ||
2) 0.35mm thickness phosphor bronze alloy | |||
selective gold plating over nickel | |||
Shielding: | 0.2mm thickness copper alloy with tin plated | ||
Gold plating: | 3,6,15,30,50 | ||
Working temperature: | -40℃-70℃, -45℃-80℃ | ||
Relative humidity: | 70%±10% RH |
FEATURES AND BENEFITS
◆ROHS PEAK WAVE SOLDER TEMPERATURE RATING 260°C±5°C.
◆RJ45 1*8 8-PIN WITH INTERNAL MAGNETIC;
◆SUITABLE FOR CAT5 AND CAT6 FAST ETHERNET CABLE OR BETTER UTP.
◆INTERNAL MANETICS:100%ELECTRONICALLY TESTED FOR HI POT AND
FUNCTIONALITY
◆MEETS IEEE802.3 SPECIFICATION AND 350uH MINIMUM OCL WITH 8mA
BIAS CURRENT.
◆HIGH PERFORMANCE FOR MAXIMUM EMI SUPPRESSION.
TEMPERATURE PERFOMANCE
◆STORAGE TEMPERATURE RANGE: 0°C TO +70°C.
◆OPERATION TEMPERATURE RANGE:-25°C TO +85°C.
MATERIAL SPECIFICATION
◆SHIELD: BRASS,0.2mm THICKNESS WITH NICKEL PLATED.
◆HOUSING: PBT(30% GLASS FIBER,UL94V-0).
◆SOLDERING MATERIAL:99.3%Sn0.3%Cu.
◆CONTACT: PHOSPHOR BRONZE,0.35mm THICKNESS,HARD GOLD PLATED OVER
Insertion Loss dB max | Return Loss dB min | Crosstalk(dB TYP) | Common Mode Rejection (dB TYP) | Hipot(Vrms) | |||||
1-100MHz | 1-30MHz | 30-60MHz | 60-80MHz | 1-30MHz | 30-60MHz | 60-80MHz | 1-50MHz | 50-150MHz | |
-1.0 | -18 | -16 | -12 | -40 | -35 | -30 | -30 | -20 | 1500 |
![]() |

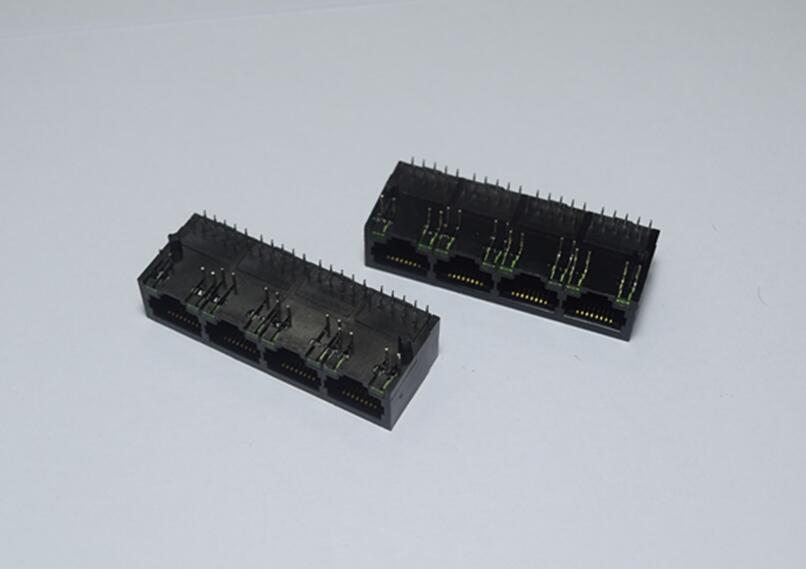

Magnetic 4 Port RJ45 Multiple Port Connectors / RJ45 Modular Jack For Ethernet Cable Images |
